charge injection

복습 2025. 5. 14. 15:32
728x90

1. charge injection이란?

스위치(예: MOSFET)가 꺼질 때(Gate 신호 OFF 시), 채널에 저장되어 있던 전하(charge)가 드레인이나 소스 쪽으로 주입되는 현상이다.





예시를 살펴보자.

https://electronics.stackexchange.com/questions/423487/charge-injection-confusion

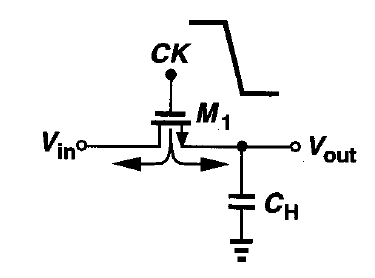

NMOS예시

1. VIN = 1, CLK = H
- NMOS ON -> 채널 형성
- VIN이 C_H에 전달 -> VOUT = 1

2.CLK = L
- NMOS OFF
- 게이트와 채널 사이에 존재하던 전하가 남아 있음

3. Charge injection 발생
- 채널에 있던 전하가 VIN과 OUT 쪽으로 분리되어 주입된다.
- 이로인해 전하의 일부가 커패시터(OUT)으로 이동하고 VOUT이 VIN이 아니라 튄 값이 발생하게 된다.
- 또한 입력도 이상적인 전압원이 아니므로 입력에도 역으로 영향을 미치게 된다. ( Kickback Noise)





이 전압 오차가 바로 Charge Injection 현상이다.




2. 발생 현상

같은 입력인데 출력이 튐.

뚝 떨어지는 글리치발생.

불필요한 토글







3. 해결방안



방법  원리  장점  사용
1. Dummy Switch (더미 스위치) 전하를 대칭 구조로 상쇄 간단, 효과 높음 샘플-앤-홀드, OLED 픽셀
https://brush-up.tistory.com/420

2. Transmission Gate NMOS + PMOS 병렬로 사용 → 전하 상쇄 Charge Injection + Kickback 동시 보상 고정밀 아날로그 회로
3. Bottom-Plate Sampling 샘플 후 하단(바텀) 노드 먼저 끊기 Charge Injection이 고정 전압원 쪽으로만 흐르게 함 고속 ADC
https://brush-up.tistory.com/409
4. Clock Phase Optimization 클럭의 상승/하강 시점 정밀 조절 스위칭 노이즈 최소화 고속 트랙앤홀드
5. 스위치 크기 최소화 채널 전하 자체를 줄임 소형 회로에서 유리 디지털 보상 어려울 때
6. Capacitive Attenuation 주입 전하를 감쇄시키는 C-network 사용 고성능 아날로그 설계 고해상도 DAC
7. 디지털 보정 알고리즘 샘플 값 보정 (offset LUT, AI 학습 기반 등) 하드웨어 변경 없음 AI 기반 디스플레이 구동 회로 등
















































참고

https://electronics.stackexchange.com/questions/423487/charge-injection-confusion
